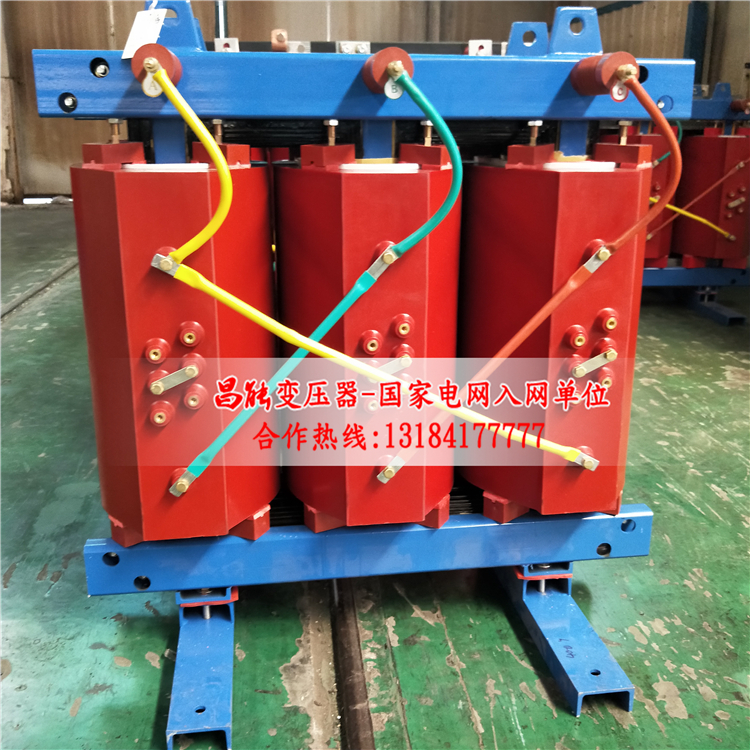

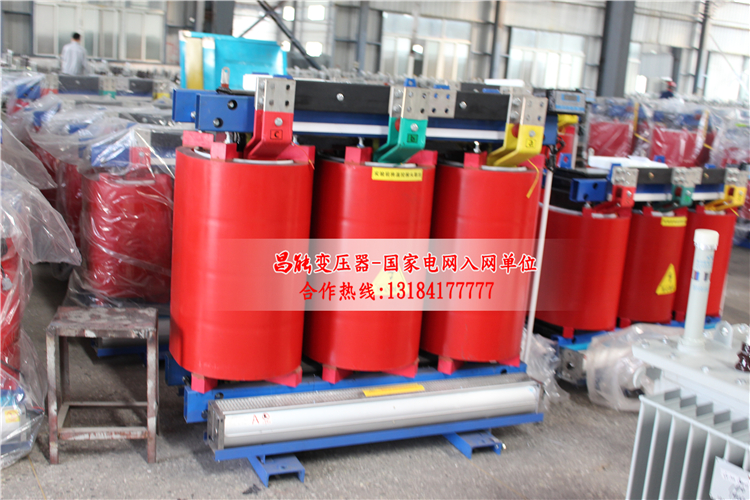

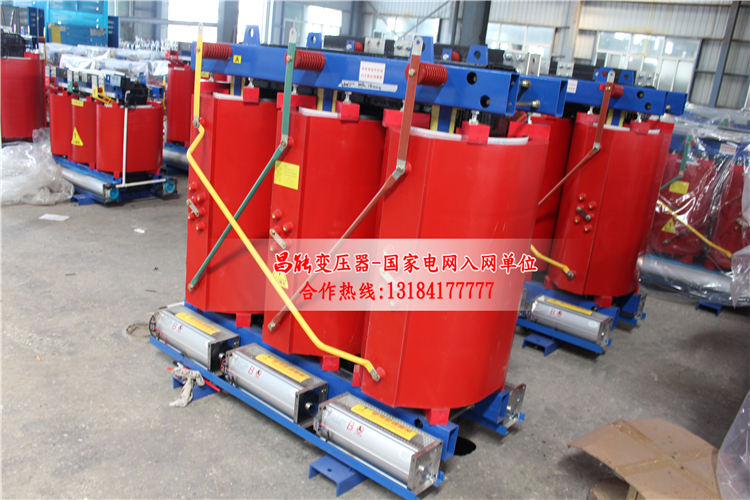

SCRBH15非晶合金干式變壓器

>>SCRBH15非晶合金干式變壓器技術參數：

    說明:產品外形尺寸會因設計的改進而變動，因此僅供參考，以產品實際為準。

SCBH15系列非晶合金干式變壓器是用非晶合金制作鐵芯的變壓器。非晶合金材料的金屬原子排列呈無序非晶狀態，它的去磁與被磁化過程易完成，較硅鋼材料鐵芯損耗降低，達到節能效果。變壓器的渦流損耗與鐵芯材料厚度成正比，與電阻率成反比，磁滯損耗與磁滯回路所包絡的面積成正比。非晶合金帶材的厚度小，電阻率是冷軋硅鋼片的3倍左右，因此，由非晶合金制成的鐵芯，它的渦流損耗比冷扎硅鋼片制成的鐵芯要小很多。另外，非晶合金的矯頑力遠小于4A/m，是冷軋硅鋼片的1/7左右，非晶合金的磁滯回線所包絡的面積遠遠小于冷軋鋼片，因此非晶合金的磁滯損耗比冷軋硅鋼片的小很多，其鐵芯損耗非常低，比傳統硅鋼片鐵芯變壓器的空載損耗低75%左右，是目前非常理想的低損耗節能變壓器。由于損耗低，非晶合金變壓器發熱少、溫升低，運行性能非常穩定。

適用范圍：
SCBH15系列非晶合金干式變壓器可用于高層建筑、商業中心、地鐵、機場、車站、工礦企業和發電廠，特別適用易燃、易爆和防火要求高的場所。因此，非晶合金干式變壓器是戶內供電網絡中理想的節能型配電設備.

規格容量大小及包裝也可按顧客提供圖紙等，要求加工訂做，歡迎來本公司參觀指導洽談工作！
      1、產品鐵芯采用的導磁材料非晶合金支撐，性能優越，其性能指標達到比較高的水平。非晶合金干式變壓器的相關的特點：空載損耗是普通硅鋼片干變?nèi)种唬?jié)能效果顯著，產品達到能效標準。
      2、安全，阻燃防火，可直接安裝在負荷中心。
      3、免維護、安裝簡便，綜合運行成本低。
      4、防潮性能好，可在百分之百濕度下正常運行，停產后不經干燥可投入運行。
      5、耗損低，噪音小，散熱能力強。
      6、可以根據客戶需求，可配置外殼，安全美觀

　　SCRBH15非晶合金干式變壓器是用非晶合金制作鐵芯的變壓器。非晶合金材料的金屬原子排列呈無序非晶狀態，它的去磁與被磁化過程極易完成，較硅鋼材料鐵芯損耗降低，達到高效節能效果。變壓器的渦流損耗與鐵芯材料厚度成正比，與電阻率成反比，磁滯損耗與磁滯回路所包絡的面積成正比。非晶合金帶材的厚度小，電阻率是冷軋硅鋼片的3倍左右，因此，由非晶合金制成的鐵芯，它的渦流損耗比冷扎硅鋼片制成的鐵芯要小很多。另外，非晶合金的矯頑力遠小于4A/m，是冷軋硅鋼片的1/7左右，非晶合金的磁滯回線所包絡的面積遠遠小于冷軋鋼片，因此非晶合金的磁滯損耗比冷軋硅鋼片的小很多，其鐵芯損耗非常低，比傳統硅鋼片鐵芯變壓器的空載損耗低75%左右，是目前非常理想的低損耗節能變壓器。由于損耗低，非晶合金變壓器發熱少、溫升低，運行性能非常穩定。

　　適用范圍：

　　SCRBH15非晶合金干式變壓器可用于高層建筑、商業中心、地鐵、機場、車站、工礦企業和發電廠，特別適用易燃、易爆和防火要求高的場所。因此，非晶合金干式變壓器是戶內供電網絡中理想的節能型配電設備.

　　產品性能：

　　1、產品鐵芯采用的導磁材料非晶合金支撐，性能優越，其性能指標達到相關的比較高的水平。非晶合金干式變壓器的比較好的特點：空載損耗是普通硅鋼片干變?nèi)种唬?jié)能效果顯著，產品達到能效標準。

　　2、安全，阻燃防火，可直接安裝在負荷中心。

　　3、免維護、安裝簡便，綜合運行成本低。

　　4、防潮性能好，可在濕度下正常運行，停產后不經干燥可投入運行。

　　5、耗損低，噪音小，散熱能力強。

　　6、可以根據客戶需求，可配置外殼，安全美觀

　　SCRBH15非晶合金干式變壓器特點;

　　SCRBH15非晶合金干式變壓器，可作為油侵式配電變壓器更新?lián)Q代產品，是各類干式變壓器中性能較優的產品，特別適用于城市電網，高層建筑，商務中心，劇院，醫院，賓館，隧道，地鐵，地下電站，試驗室，車站，碼頭，機場，組合變電站等重要場所。

　　產品特點

　　低壓線圈用箔繞制，箔式繞組經過端封固化成整體結構，高壓線圈真空狀態下用環氧樹脂澆注，固化后形成堅固的長圓筒形整體，機械強度高，局部放電小，可靠性高，抗短路雷電沖擊水平高。線圈內外側樹脂層薄，散熱性能好。冷卻方式一般采用空氣自然冷卻(AN),對于任何保護等價的變壓器，都可配置風冷系統(AF)，以提高短時過載能力，確保安全運行。損耗低，節電效果好，運行經濟，可免維護。體積小重量輕，占地空間小，安裝費用低，不須考慮排油池，防火消火設施和備用電源等。

　　外殼保護裝置

　　外殼材料采用不銹鋼或鋁合金。防護等級達到IP20和IP23。IP20外殼可防止直徑大于12.5mm的固體異物進入，對變壓器作進一步的安全保護。IP23外殼更兼具防止與垂直線60°角以內的水滴進入，可適用于戶外運行。

　　溫控，溫顯

　　溫控系統由溫度控制器和安裝在產品熱點即低壓繞組上端部的PTC測溫元件構成，實現對變壓器的溫度測量與監控，若由于過載運行或故障引起變壓器繞組溫度過高，溫度控制器發出報警信號，溫度超過安全值時會自動跳閘。采用強迫風冷時則有溫度控制器根據繞組溫度高低決定冷卻風機的投入或切換。溫顯系統直接顯示變壓器運行過程中繞組的熱點溫度，可和溫控系統配合使用。

　　在新農村建設和城市電網改造中，非金變壓器技術在降耗方面大有可為，市場前景十分廣闊。

　　第一、目前，我國輸變電線路的線損率為7.70%，美國為6.00%，日本為3.89%。以2000年數據比較，我國高耗能配電變壓器負載損耗比水平高50%-60%，空載損耗水平高90%。因此，提高輸變電設備效率是電力規劃和節電措施中必需考慮的因素。

　　第二、效益因素，我國年均生產配電變壓器約2.4億kVA，假設其中的30%改用非晶材料，年生產非晶變壓器為7200萬kVA，以每臺變壓器300kVA為例，年產非晶變壓器將達24萬臺。這將降低變壓器空載損耗13萬kW，一年可節約用電11.4億kWh。相當節約電煤43.3萬噸，減少燃煤有害氣體排放1.1萬噸。 剛剛通過的十一五發展規劃綱要中也明確提出：到2010年，“人均國內生產總值比2000年翻一番，單位生產總值能源消耗降低20%左右”。5年要減低能耗水平20%，這樣的增長質量相當不易，作為電網而言，通過技術手段實現的可能性主要集中在了非晶合金變壓器和變頻技術上。因此我們判斷，電網為了實現20%的節能降耗目標，必將大量使用非晶合金變壓器。

　　隨我國城市及農村電網改造投資力度的加大，配電變壓器的需求量仍有望保持10%-15%的增長。以此速度推算，至2010年，如果有10%的配電變壓器改用非晶材料，我國對非晶變壓器的年需求量將高達3800萬kVA。為配合國家的有關節能政策，發改委、科委、國家電網的有關官員在眾多場所多次明確表示，節能降耗效果明顯、總擁有成本(TOC)更低的非晶合金變壓器在配電領域逐步取代傳統的硅鋼變壓器是大勢所趨。
