干式變壓器結構詳細圖

　　干式變壓器是一種重要的變壓器的類型，也是一種重要的變壓器的結構，干式變壓器的組成是比較多的，各種干式變壓器的組成也是需要大家進行了解的，要想了解干式變壓器的結構就要對于干式變壓器的組成進行仔細去分析，一般來說干式變壓器的組成是有哪些呢?還是和干式變壓器廠的小編進行仔細去看一下吧：

　　1. 鐵芯

　　采用優質冷軋晶粒取向硅鋼片，鐵芯硅鋼片采用45度全斜接縫，使磁通沿著硅鋼片接縫方向通過。

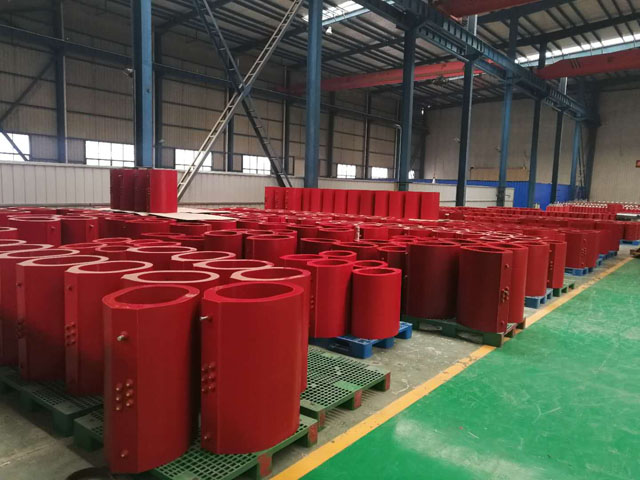

　　2. 繞組

　　有以下幾種：

　　(1)纏繞式

　　(2)環氧樹脂加石英砂填充澆注

　　(3)玻璃纖維增強環氧樹脂澆注(即薄絕緣結構)(4)多股玻璃絲浸漬環氧樹脂纏繞式(一般多采用3,因為它能有效的防止澆注的樹脂開裂，提高了設備的可靠性)(1)高壓繞組一般采用多層圓筒式或多層分段式結構，

　　(2)低壓繞組

　　一般采用層式或箔式結構

　　干式變壓器的結構可以通過詳細圖的形式進行去了解，對于干式變壓器的結構圖您還有什么其他的疑問的話請登錄我們的網站或者是和小編進行詳細去了解和交流吧!
