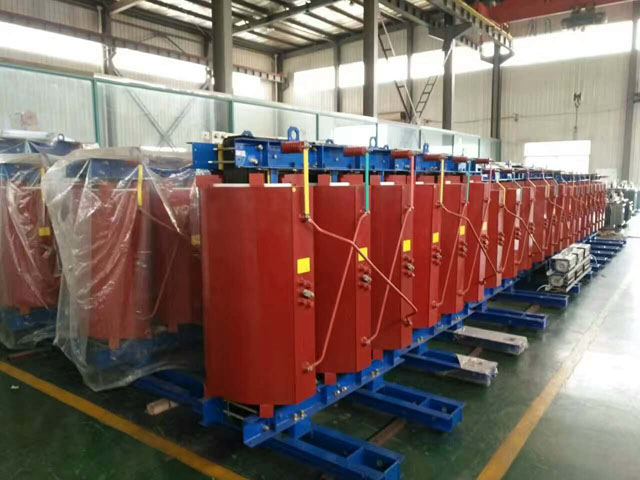

通透式變頻整流干式變壓器

　　一、技術領域：本實用新型涉及一種變壓器，特別是涉及一種單臺72脈波輸出的變頻整流干式變壓器。

　　二、背景技術：二十世紀九十年代以來，我國現代化建設步伐非常之快，對高壓變頻調速技術有著迫切需要，對于變頻整流干式變壓器的耐高溫、難燃自熄，耐腐蝕、不污染環境和高可靠性等優點而廣泛應用到高壓變頻器裝置中，過去一般設計整流變壓器都是在高壓側移相，例如：為了實現72個脈波，一般高壓側移相為+2.5°，+7.5°，+12.5°及-2.5°，-7.5°，-12.5°，低壓采用y，d接法，用6臺變壓器才能實現72個脈波，這樣不僅占地面積大、能耗高，而且制造成本高，同時也給維修和運行帶來不便。

　　三、發明內容：

　　1、發明目的：本實用新型提供一種通透式變頻整流干式變壓器，是為高電壓大功率交流變頻調速系統配套的變壓器，使得高壓變頻調速裝置的結構發生了重大的改進，減小原有老式高壓變頻調速裝置的體積。

　　2、技術方案：本實用新型是通過以下技術方案來實現的：

　　一種通透式變頻整流干式變壓器，它包括有變壓器器身、線圈、底座、夾件、絕緣筒，和絕緣筒上的鐵心、墊塊、導線、撐條，其特征在于：在變壓器器身前設有一個由支撐架組成的框架，支撐架上固定有絕緣梁;該框架通過支撐絕緣子固定;在絕緣梁上設有若干個接線片，變壓器上的低壓引線將線圈上的各個出頭通過絕緣梁、接線片引出。

　　在絕緣筒上設有橫向的氣道。

　　在絕緣梁上設有若干個長短不一的槽口。

　　3、優點及效果：通過上述技術方案實施，在三相橋式整流電路中，用一臺整流變壓器即可實現72個脈波。并且達到結構嚴謹，性能可靠，體積小，節省大量的原材料。該產品采用特殊的通透式結構，在高低壓之間產生橫向通風，產品采用H級絕緣，單臺72脈波輸出，全絕緣低壓繞組，總體體積為多臺傳統產品的三分之一。

　　四、附圖說明：

　　附圖1為本實用新型通透式變頻整流干式變壓器的主要結構示意圖;

　　附圖2為附圖1的側視結構示意圖;

　　附圖3為附圖1的俯視結構示意圖;

　　附圖4為絕緣筒的通透式結構示意圖;

　　附圖5為帶有槽口的絕緣梁結構示意圖。
