變壓器廠家經驗：干式變壓器設計與制造標準

　　干式變壓器很多的功能是取決于設計的，干式變壓器很多的性能是和設計進行息息相關的，對于干式變壓器設計的過程中需要注意的問題也是有很多的，對于干式變壓器的設計和制作需要注意的問題，我們變壓器廠家的小編進行詳細去介紹一下干式變壓器的設計和主要的制作方法供大家進行參考：

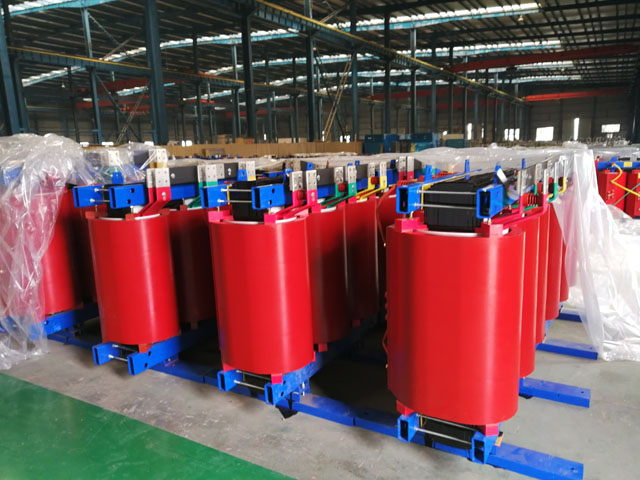

　　(1) 干式變壓器的鐵心

　　它一般采用硅鋼片. 硅鋼片越薄,功率損耗越小,效果越好.整個鐵心是有許多硅鋼片疊成的,每片之間要絕緣.買來的硅鋼片, 表面有一層不導電的氧化膜, 有足夠的絕緣能力.國產小功率干式變壓器常用標準鐵心片規格見后續文章.

　　(2) 干式變壓器的簡易設計

　　設計一個電源干式變壓器,主要是根據電功率選擇干式變壓器鐵心的截面積,計算初次級各線圈的圈數等.所謂鐵心截面積S是指硅鋼片中間舌的標準尺寸a和疊加起來的總厚度b的乘積.如果電源干式變壓器的初級電壓是U1,次級有n個組,各組電壓

　　分別是U21,U22,┅,U2n, 各組電流分別是I21,I22,┅,I2n,...計算步驟如下:

　　第一步,計算次級的功率P2.次級功率等于次級各組功率的和,也就是 P2 =U21*I21+U22*I22+┅+U2n*I2n.

　　第二步, 計算干式變壓器的功率P.算出P2后.考慮到干式變壓器的效率是η,那么初級功率P1=P2/η,η一般在0.8～0.9之間.干式變壓器的功率等于初,次級功率之和的一半,也就是P=(P1+P2)/2

　　第三步, 查鐵心截面積S.根據干式變壓器功率,由式(2.1)計算出鐵心截面積S,并且從國產小功率干式變壓器常用的標準鐵心片規格表中選擇鐵心片規格和疊厚.

　　第四步,確定每伏圈數N.根據鐵心截面積S和鐵心的磁通密度B,由式(2.2)得到初級線圈的每伏圈數N.鐵心的B值可以這樣選取: 質量優良的硅鋼片,取11000高斯;一般硅鋼片,取10000高斯;鐵片,取7000高斯.考到導線電阻的壓降, 次級線圈每伏圈數N'應該比N增加5%～10%,也就是N'在1.05N～1.1N之間選取.

　　第五步,初次級線圈的計算.初級線圈N1=N*U1.次級線圈N21=N'*U21,N22=N'*U22 ┅,N2 =N'*U2n.

　　第六步, 查導線直徑.根據各線圈的電流大小和選定的電流密度,由式(2.3)可以得到各組線圈的導線直徑.一般電源干式變壓器的電流密度可以選用3安/毫米2

　　以上是常見的干式變壓器主要的制作的技術和主要的制作的設計方法，變壓器廠家根據多年的經驗設計出來的，供大家進行參考，對于干式變壓器您還有什么其他的疑問和問題的話請登錄我們的網站進行詳細去了解吧!
