油浸式變壓器型號及詳細參數

　　油浸式變壓器因為防火的需求，一般安裝于獨立的變壓器室內或戶外，具備體積大、成本低、檢修簡易、排熱好、過負荷能力強、適應環境廣泛的特性。油浸式變壓器在運行中，繞組和鐵心熱量先傳給油，再通過油傳給冷卻介質，油浸式變壓設備要以油做為變壓器關鍵絕緣方式，用以二級電網之間、兩地區電網之間聯系，并且油浸式變壓器大量用以電廠、鋼廠、鐵路等大型機械制造業，油浸式變壓設備是通過油作冷卻介質。它適用于石化、電力、輕紡、冶金、機械、建材、煤碳、礦山、城建、民航、港口等領域和企業的供電系統，做為額定頻率50HZ，短路容量30～1600KVA，髙壓側額定電流10KV，低壓側額定電流0.4KV配電之用。

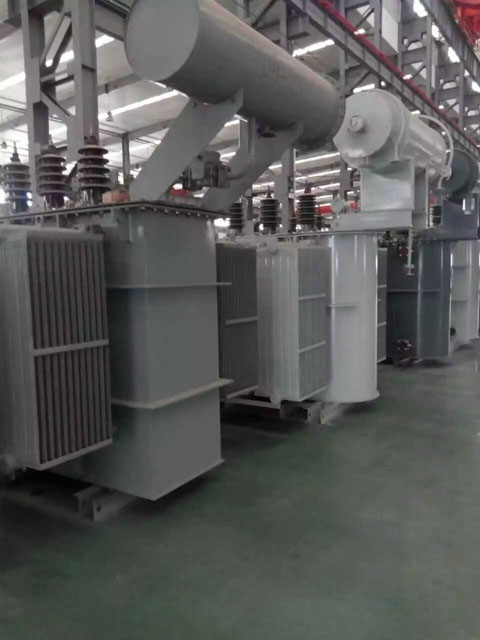

　　油浸式變壓器型號

　　油浸式變壓器型號區別

　　1、非封閉性油浸式變壓器:主要有S8、S9、S10等系列產品，在廠礦企業、農業和工業建筑中廣泛應用。

　　2、封閉性油浸式變壓器:主要有S9、S9-M、S10-M等系列產品，多用于原油、化工行業中有油漬、多化學物質場地。

　　3、密封型油浸式變壓器:主要有BS9、S9-、S10-、S11-MR、SH、SH12-M等系列產品，能做廠礦企業、農業、工業建筑等各類場地配電之用。

　　油浸式變壓器參數

　　工作參數：

　　輸出電壓：(根據需求定做所需)

　　額定輸出功率：50Hz/60Hz

　　抗電強度：2.5KV/60s

　　絕緣電阻：>20MΩ/DC500V

　　阻燃等級：A級，105℃

　　冷確方法：油冷

　　接線方式：自藕：Y型，防護：：△/Y(其他接線方式在訂購時要標明)

　　容積范疇：10KVA-2000KVA

　　油浸式變壓器原理

　　變壓器的基本原理是電磁感應原理，現以單相雙繞阻變壓器為例說明其基本工作原理：當一次側繞阻上加上電壓ú1時，流過電流í1，在鐵心中就產生交變磁通?1，這些磁通稱為主磁通，在它影響下，兩邊繞阻各自感應電勢é1，é2，感應電勢公式為：E=4.44fN?m

　　式中：E--感應電勢有效值

　　f--頻率

　　N--匝數

　　?m--主磁通最高值

　　因為二次繞組與一次繞組匝數不同，感應電勢E1和E2尺寸也不同，當省去內阻抗壓降后，電壓ú1和ú2尺寸也就不同。

　　當變壓器二次側滿載時，一次側僅流過主磁通的電流(í0)，這個電流稱為激磁電流。當二次側加負荷流過負載電流í2時，也在鐵心中獲得磁通，試圖改變主磁通，但一次電壓不變時，主磁通是不變的，一次側就要流過兩部分電流，一部分為激磁電流í0，一部分為用于均衡í2，因此這部分電流隨著í2變化而變化。當電流乘于匝數時，便是磁勢。

　　以上平衡功效實質上是磁勢均衡功效，變壓器就是利用磁勢均衡功效完成了一、二次側的能量傳遞。

　　油浸式變壓器規格

　　油浸式變壓器尺寸表：

　　容積(KVA)外觀規格(mm)軌距(mm)

　　30980*660*1020400*400

　　501100*710*1100400*450

　　631130*685*1160400*450

　　801090*710*1100400*550

　　1001100*730*1230400*550

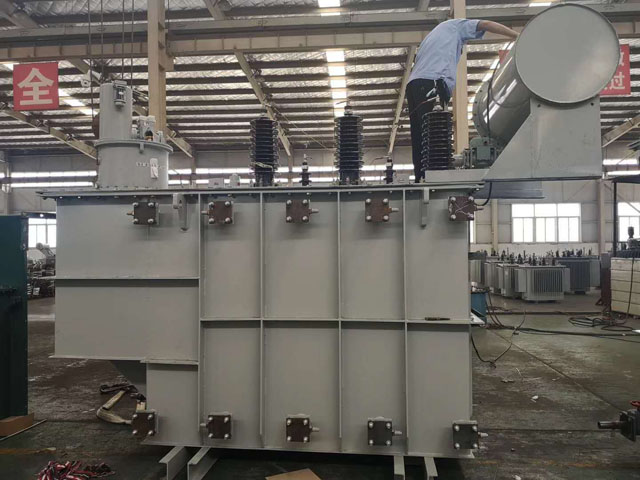

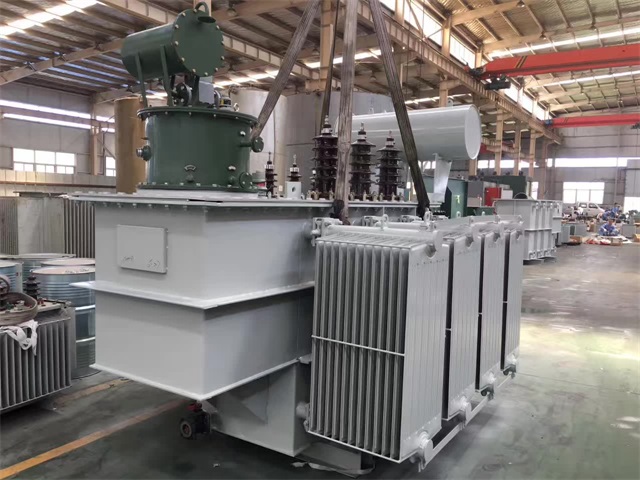

　　油浸式變壓器構造

　　變壓器主要由鐵心、繞阻、油箱、油枕、絕緣管、分接開關和氣體繼電器等構成。
