油浸式變壓器內部結構圖

　　油浸式變壓器是我們常用的重要的電氣設備和用電器,油浸式變壓器的構成和結構也是比較復雜的,常見的油浸式變壓器的構成的結構和構成的部分也是比較多的。那我們對油浸變壓器成分了解多少?

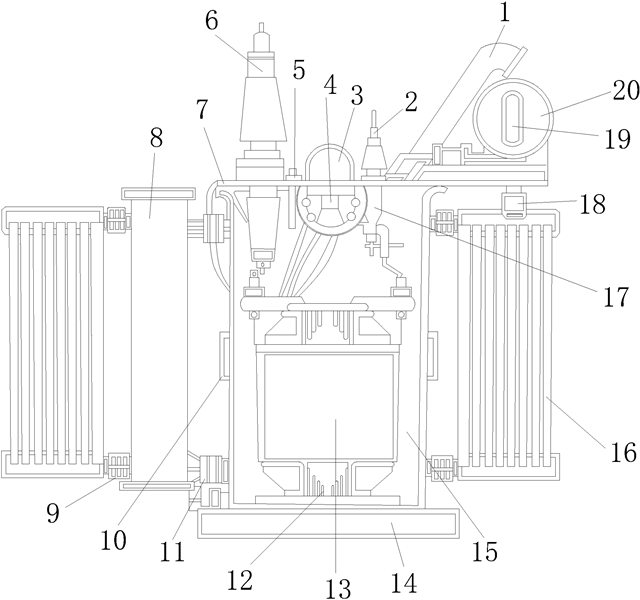

　　以下是油浸式變壓器比較常見的框架圖,供大家可以進行研究參照:

　　1.鐵心油浸式變壓器開展內部磁場作用主要研究集中在鐵芯部分。芯子一般由0.35mm厚的硅鋼片制成,上邊涂成絕緣漆,稱為疊層芯子。鐵心分為兩部分:鐵心柱和鐵軛。電線纏繞在垂直鐵心柱上,鐵心柱根據鐵軛左右連接,形成關閉的磁路。

　　2.繞阻由線圈構成,是變壓器的電路部分,一般用紙包的鋼線或鋁線繞成,還有用圓絲包線繞制的。

　　3.套管油浸式變壓器繞阻的引線從油箱內越過油蓋時,需要經過絕緣管,使帶電的導線和接地的油箱絕緣,絕緣管一般是瓷制的,其結構完全取決于電壓等級,1KV下列選用實芯瓷套管,10-35KV選用中空充氣式或充油式套管。

　　以上是常見的油浸式變壓器的主要的框架圖和主要的各個部分的功效供大家開展參照,針對油浸式變壓器的結構和主要的組成部分。
