變壓器廠家推薦：變壓器的接線方法

通過布線方式分為zyn布線(Z型)或ynd布線，中性點可連接到消弧圈或接地電阻接地?，F(xiàn)在的變壓器大部分采用了弧度或小電阻接地。

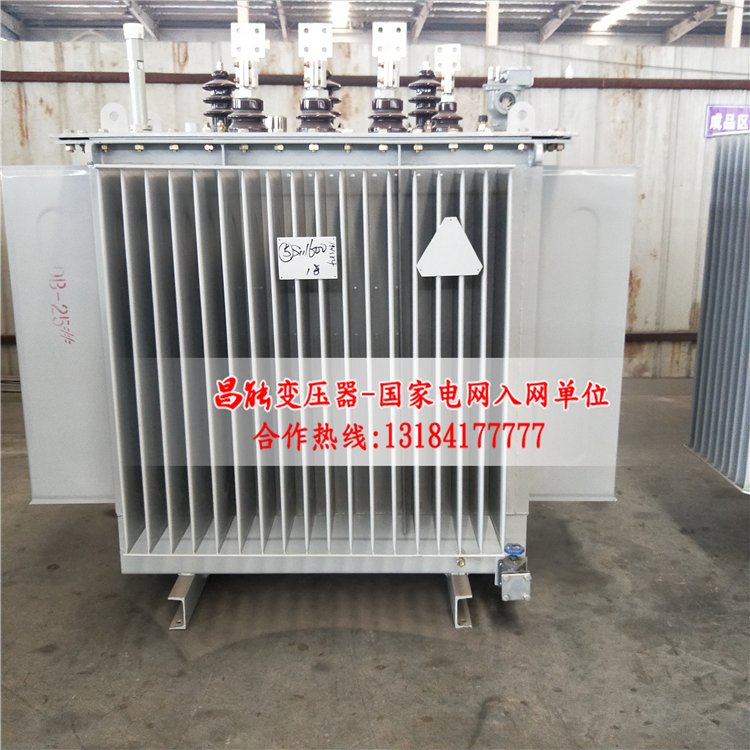

　　變壓器有油浸式和干式兩種。樹脂注入型是干式絕緣的一種。其結構與普通三相鐵心電力變壓器相同，但各相鐵心上的卷線被分成兩個部分，卷數相同，然后各卷線的端部與其他相卷線的端部相反串聯。與2個卷線的極性形成對照，新的相位，連接鋸齒狀的連接。各相的上部U 1、V 1、W 1分別拉A、B、C的三相交流。下部的U 2，V 2，W 2作為中性點被連接，象圖一樣地連接對應的接地電阻或電弧關斷。Z型接地變壓器可以根據連接方式分為ZNVN 1和ZNyn 11。

　　變壓器的字形法的優點是：(1)發生單相短路時，接地電流均勻分布在三相卷線，兩個卷線的磁力電位相反，沒有衰減作用，電流可以流動。從中性點到線穩定;(2)由于有曲折連接，卷線相電壓不存在第三高調波成分。三相變壓器群與三次諧波矢量的方向大小及卷線法相同，因此各相的三次諧波起電被抵消，相位電勢接近正弦波。

　　由于同一鐵心柱上的變壓器兩個半卷線的零秩序電流方向相反，零秩序電阻小，零秩序電流沒有阻止效果。降低零秩序阻抗的原理是接地變壓器三相鐵心的各相有2個卷數相等的卷線，分別連接不同的相電壓。如果在接地變壓器的結線端施加三相正負秩序電壓，則接地變壓器的各鐵心柱所產生的磁通力成為二相卷線磁通力的相量。單心柱上的合成磁束電勢的差為120度，是三相平衡狀態的組。單相磁電勢可以在三個鐵心柱上形成磁路。磁阻小、磁通大、感應電動力大、激磁電阻大等特點。如果對接地變壓器的三相端施加零序電壓，則各鐵心柱由2個卷線產生的磁通的大小相等，但是方向相反，合成磁通為零，接地變壓器的三相端沒有零順磁通的電位。稀土類相鐵心柱零秩序磁通電勢，只能通過外殼和周?chē)拿襟w形成閉環。磁阻力大，零次磁通電位小，零次阻抗小。

變壓器廠家推薦：變壓器的接線方法 2019-08-10 本文被閱讀 4267 次
