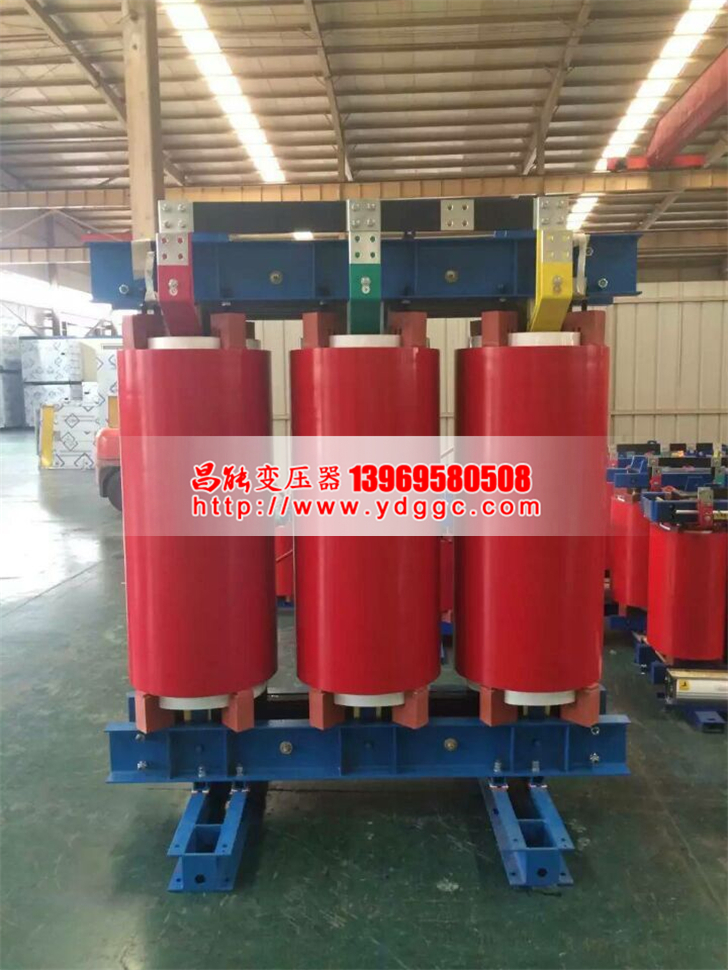

10千伏級干式變壓器

　　技術指標

　　輸入額定電壓：單相220VAC(可按照客戶要求定做)

　　工作頻率：50HZ

　　輸出電壓：48VAC(可按照客戶要求定做)

　　輸出電流：1A(可按照客戶要求定做)

　　功率：50W(可按照客戶要求定做)

　　規格：EI66*32 (可按照客戶要求定做)

　　安裝孔距;82MM左右 (可按照客戶要求定做)

　　效率：≥88%

　　溫升：<85℃

　　波形畸變：<0.1%

　　絕緣強度：2000V，1分鐘無擊穿

　　絕緣電阻：繞阻對地絕緣電阻單相≥2.2MΩ

　　使用條件：

　　1環境溫度：-15℃～+40℃

　　2相對濕度：≤85%

　　10千伏級干式變壓器作為使用較為廣泛的電力設施，數量種類繁多，對節能減排有著重要意義。10千伏級干式變壓器是目前配電設備主要選型產品，節能效果顯著。

　　我國10千伏級干式變壓器性能代號的涵義為：在S7型以上，空載損耗每降低約10%，代號“7”則在數字上加“1”。從S7型發展到S9型，負載損耗降低較多，平均為25%，后來，由于沒有突破性的新材料、新技術和新工藝，配電變壓器的負載損耗下降比較困難，所以，性能水平代號通常以空載損耗降低為標準。

　　目前，主流的10千伏級干式變壓器一般選用S11型疊鐵芯電力變壓器。采用全充油密封型、無儲油柜、波紋片式箱體結構，10千伏級干式變壓器由于溫度和負載的變化引起油溫和體積的變化，完全由波紋油箱予以調節，其空載損耗比S9降低25%，耐雷電沖擊抗短路能力強，節能效果明顯，并降低了變壓器的外型尺寸。S11型變壓器采用高導磁取向硅鋼片生產，片厚為0.27-0.30mm，單位鐵損為1w/kg，而新S9型為普通硅鋼片，片厚為0.30-0.35mm，單位鐵損為1.20-1.55w/kg。

　　我公司生產的10千伏級干式變壓器全部使用上海寶鋼生產的30P系高導磁取向硅鋼，采用了箔繞線圈和新的絕緣材料和工藝，產品耐高溫、抗沖擊、全密封結構設計保證了變壓器油質量的穩定，延長了維護周期，同時，由波紋片式散熱器組成的整體油箱采用磷化和多層防銹噴涂工藝生產，具有良好的耐候性能。

　　結構特點

　　鐵心采用多級型45°全斜三級接縫疊積方式。

　　產品表面經去銹、去油、磷化處理后噴涂底漆、面漆，可以滿足治金、石化系統及潮濕污穢地區的特殊使用要求。

　　油箱采用波級式，或膨縮式。取消了儲油柜，箱蓋與箱沿完全焊死或用螺栓緊固，廷長了變壓器油的使用壽命。

　　器身采用縱橫向新型定位結構，使器身在長途運輸過程中不產生位移，同時所有緊固件加裝扣緊螺母，確保產品在長途運輸過程中緊固件不松動，滿足了現場不吊芯的要求。

　采用全密封油箱、多功能油位計，壓力釋放閥、信號溫度計、氣體繼電器等防爆于一體的精選組件，確保變壓器安全運行。該產品外形美觀，體積小，能減少實地安裝面積，是用戶理想產品

　　■使用場合

　　廣泛用于地鐵、高層建筑、機場、車站、碼頭、工礦企業及隧道的輸配電等場所。

　　■注意

　　安裝場所無嚴重影響變壓器絕緣的氣體蒸汽、化學沉積、灰塵、污垢及其它爆炸和腐蝕性介質。

　　凡不符合上述規定的特殊使用條件，應由使用單位和我廠協商確定。

■產品性能（10千伏級干式變壓器）

輸入電壓	額定電壓±10%	波形失真	無附加波形失真
輸出電壓	額定電壓+5%（空載）	過載能力	二倍的額定電流，維持一分鐘
工作頻率	50—60Hz	絕緣電阻	≥50MΩ
效率	≥95%	環境溫度	-15℃—+40℃
電氣強度	工頻正弦波電壓2000V歷時1分鐘無擊穿	保護	具有過流保護，可長期無人值守工作
	及閃絡現象	海拔高度	<1000m
相對濕度：	<90%	功能	具有輸入電壓、輸出電壓、電流等指示
