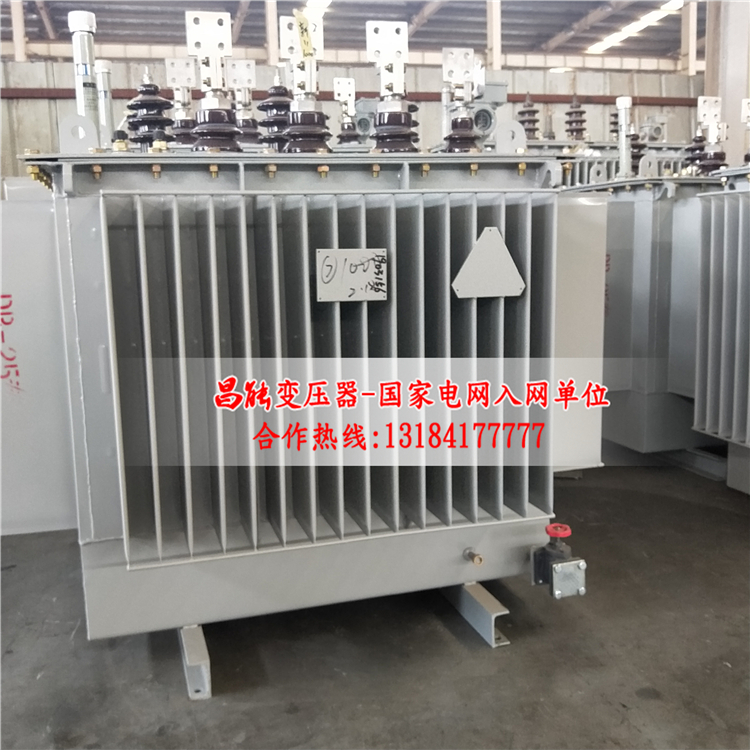

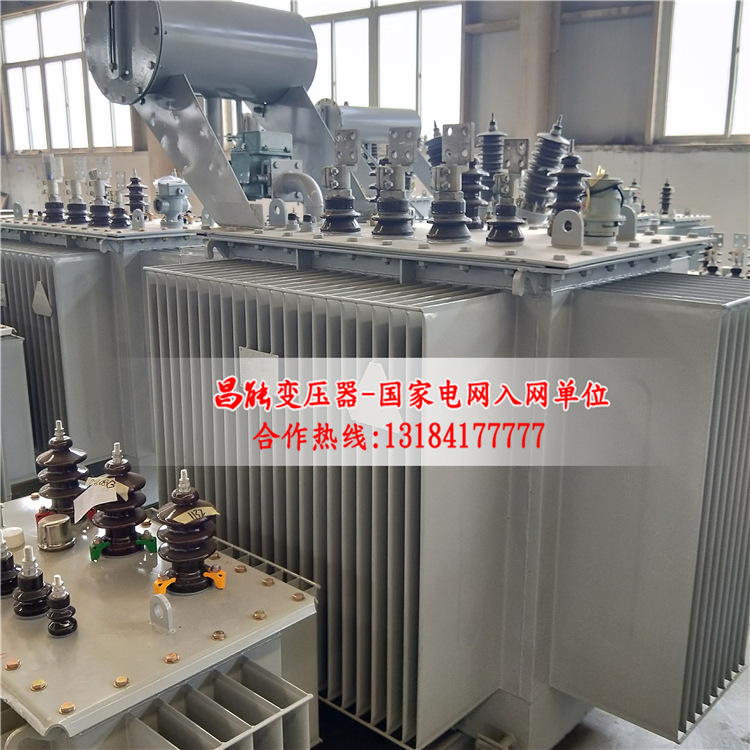

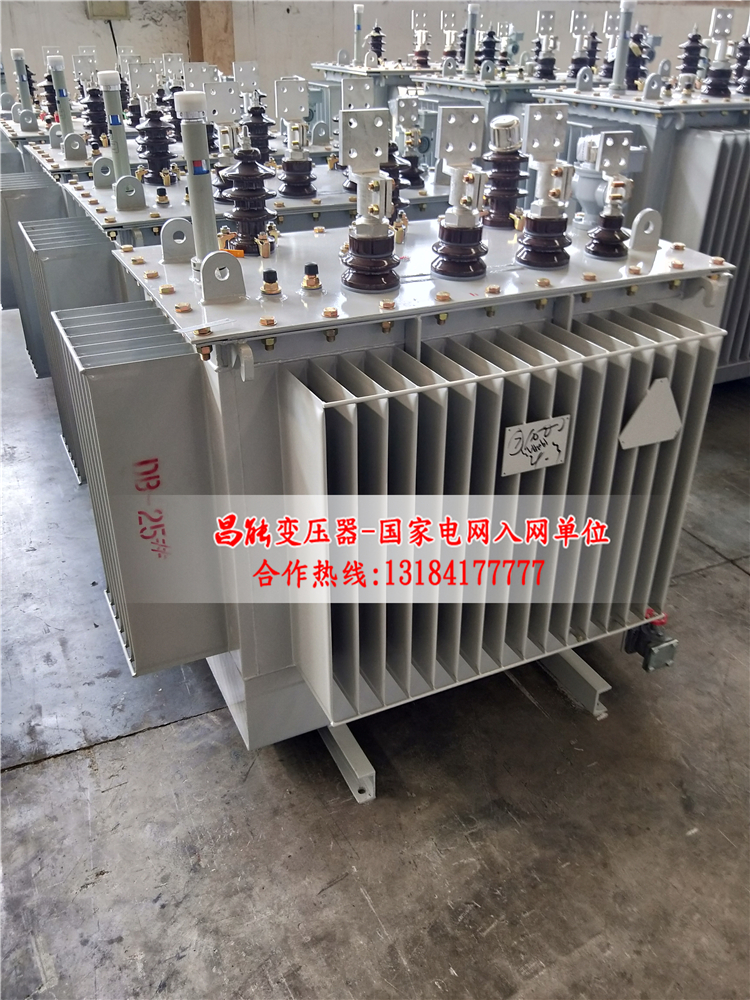

S11三相油浸式配電變壓器

　　產品概述

　　S11三相油浸式配電變壓器是一種多線圈(雙線圈及以上)結構變壓器，一、二次側繞組間相互絕緣，其變壓比有固定和帶抽頭兩類，可以升壓也可以降壓。隔離變壓器除了能改變電壓外，還可以把輸入繞組和輸出繞組在電氣上彼此隔離，用以避免同時觸及帶電體(或因絕緣損壞而可能帶電的金屬部件)和地所帶來的危險;此外隔離變壓器還具有一定抑制各種干擾的作用。

　　S11三相油浸式配電變壓器的主要作用：

　　1.電氣安全隔離

　　2.改變電壓等級

　　3.克服中心點漂移，改善供電不平衡

　　4.防浪涌沖擊及濾波功能。

　　S11三相油浸式配電變壓器主要適用于交流50—60Hz，輸入電壓不超過AC1140V的供電場所，廣泛用于高鐵、地鐵、高層建筑、機場、車站、碼頭、企業及隧道等一切需要改變電壓和安全隔離的輸配電場所，產品的額定輸入電壓、額定輸出電壓、聯接組別、抽頭繞組容量的分配等，均可根據用戶要求進行精心設計與制造。

　　S11三相油浸式配電變壓器應在室內使用，正常使用條件為：

　　1、環境溫度：-15℃— +45℃

　　2、海拔高度：<1000M

　　3、相對濕度：< 95%

　　4、無嚴重影響變壓器絕緣的氣體，蒸汽、化學沉積、污垢及其它爆炸和腐蝕性介質。

　　5、安裝場所無嚴重振動或顛簸。

技術參數

容量	1KVA-3000KVA	電壓等級	AC1140V及以下
輸入電壓	允許額定電壓±10%波動	絕緣電阻	DC 500V≥100MΩ
輸出電壓	負載范圍內額定電壓±2-3℅	絕緣等級	F級
頻率	50Hz/60Hz	環境溫度	—15°C--+45°C
抗電強度	3500V/10mA/60s	相對濕度	＜95℅
負載性能	連續100℅滿載時，可承受3-倍瞬間電流	溫升	＜100K
波形失真	無附加波形失真	噪音	＜55db

技術特征

1、輸入電壓：額定電壓±10%
2、輸出電壓：額定電壓+5%（容載）
3、效率：≥95%
4、波形失真：無附加波形失真
5、功能：具有輸入電壓、輸出電壓、電流等指示
6、保護：具有過流保護
7、可長期連續長期無人值守工作
8、絕緣電阻：≥50mω
9、電氣強度：工頻正弦電壓2000v歷時一分鐘無擊穿及閃絡現象
10、過載能力：二倍的額定電流，維持一分鐘。

技術特征

型號(kva)	外形尺寸長×寬×高(cm)	安裝尺寸(cm)	外殼尺寸長×寬×高(cm)	變壓器重量(kg)
S11-10	42×21×42	135×310	70×35×77	90
S11-20	52×24×52	155×400	70×35×77	180
S11-30	55×28×65	165×400	80×40×87	220
S11-40	61×30×65	170×400	80×40×87	265
S11-50	61×30×65	175×400	100×50×104.5	295
S11-60	70×32×66	190×450	100×50×104.5	370
S11-70	70×32×66	190×450	100×50×104.5	400
S11-80	70×35×67	195×450	100×50×104.5	450
S11-100	75×35×68	210×450	100×50×104.5	490
S11-120	75×35×68	215×450	100×50×104.5	520
S11-150	85×37×68	230×450	120×65×114.5	650
S11-200	95×45×68	290×45	120×65×114.5	850
S11-250	95×45×83	290×450	120×70×124.5	1080
S11-300	105×45×95	290×450	120×70×124.5	1350

三相油浸式配電變壓器概述

　　S11三相油浸式配電變壓器采用的材料和工藝技術而生產，它能深入負荷中心;主要用于交流50-60HZ，電壓不超過500V的各種供電場所;產品的各種輸入、輸出電壓、連接組別、抽頭線組容量的分配、均可根據用戶的要求進行精心設計與制造;更具有防火、防潮、安全可靠、節約電能及維護方便等優點。廣泛用于機床配套，地鐵、高層建筑、機場、車站、碼頭、工礦企業及隧道的配電場所。

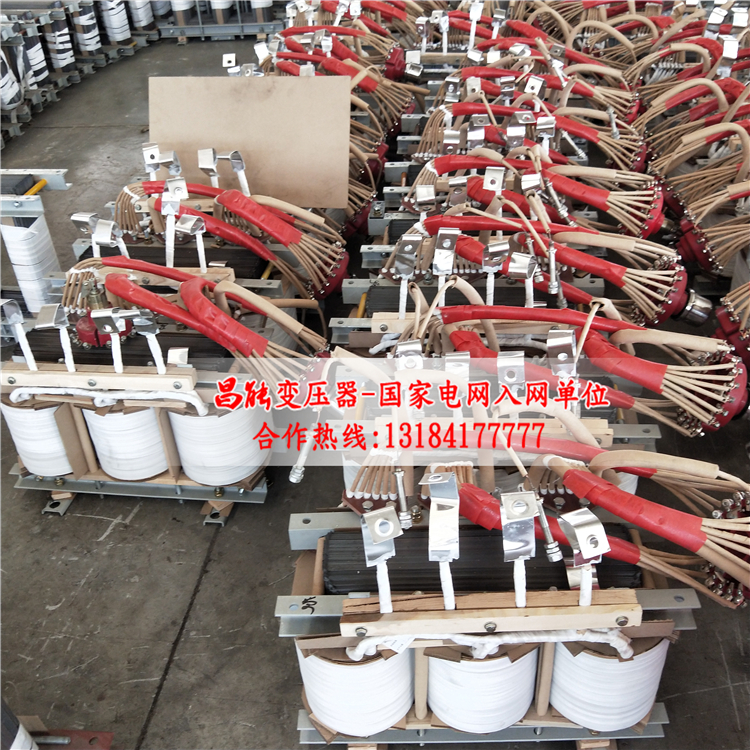

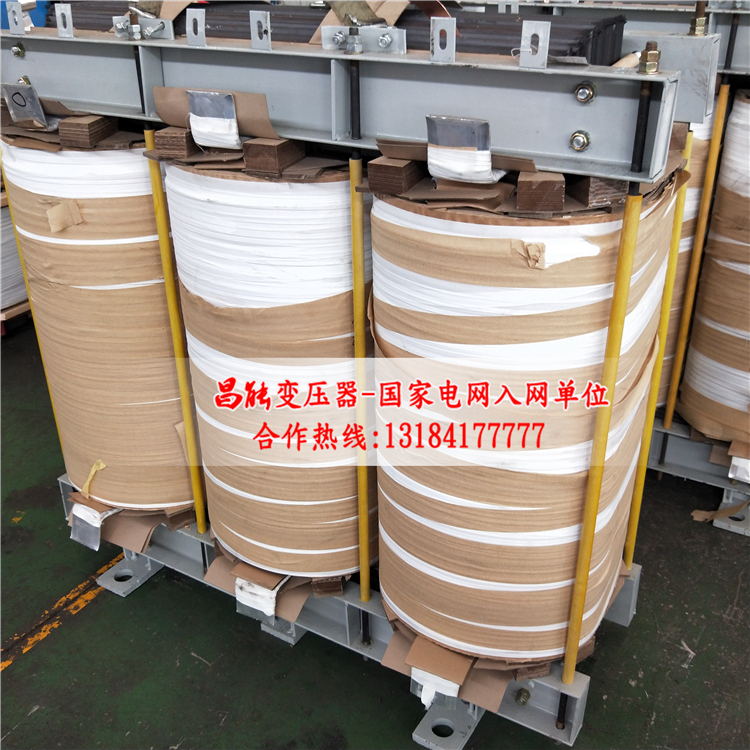

　　S11三相油浸式配電變壓器結構簡介

　　1. 1. 該變壓器分為單相變壓器，EI型鐵心干式。

　　2. 2. 鐵芯采用低損耗冷軋取向硅鋼片，主要材質為0.3和0.35后H18、H14、H12、Z11的硅鋼片。

　　3. 3. 線圈采用H級或C級漆包扁銅線繞制，排列緊密且均勻，外表不包絕緣層，具有的美感且有較好的散熱性能。

　　4. 4. 變壓器的線圈和鐵芯組裝成一體后經過預烘→真空漫漆→熱烘固化這一工藝流程，采用H級漫漬漆，使變壓器的線圈和鐵芯牢固的結合在一起，不但大大減小了運行時的噪音，而且具有較高的耐熱等級，可確保變壓器在高溫下亦能安全的無噪音的運行。

　　5. 5. 變壓器芯柱部分緊固件采用無磁性材料，確保變壓器具有較高的品質因數和較低的溫升，確保具有較好的濾波效果。

　　6. 6. 接線端子:小功率采用臺灣馬克端子排，日本TX端子，外觀美觀，有優良的耐壓，耐溫，阻燃性能，大功率采用銅牌。

　　7. 7. 鐵腳：主要采用數控折彎冷軋板，有鍍五彩(金黃)、藍鋅(銀白)、百鋅(象牙白)、表面陽處理(黑色)等環保電鍍可供選擇。

　　8. 8. 該變壓器與國內同類產品相比具有體積小、重量輕、外觀美等優點，可與國外知名品牌相媲美。

　　因產品生產批次、具體型號不同，以上圖片僅供參考，詳情可聯系我們的銷售人員進行具體核實。
