干式變壓器的工作原理和結構圖

　　干式變壓器其實就是運用電磁感應原理，從一個電路向另一個電路傳送電能或傳輸信號的一種電器是電能傳送或作為數據傳輸的主要元件。它被廣泛應用于局部照明、多層建筑、機場，港口CNC工業(yè)設備等地方，簡單說干式變壓器就是指鐵心和繞阻不預浸在絕緣油里的變壓器。干式變壓器主要分為開啟式、密閉式、澆筑式三種形式。

　　干式變壓器原理

　　干式變壓器的工作原理和其它變壓器一樣，遵照電和磁藕合的應用所需的電壓技術物理原則：當電流通過導線的電流流過，他會產生變化的磁場或四周的“磁”。磁場四周的電線上的起伏，它產生的電流在電線。因此，第二線和第一線內會有變動的磁場，放到邊上，電流是在第二線引起流動。因此，電力是由從第一第二導線，沒有實際接觸的兩根導線。

　　干式變壓器構造

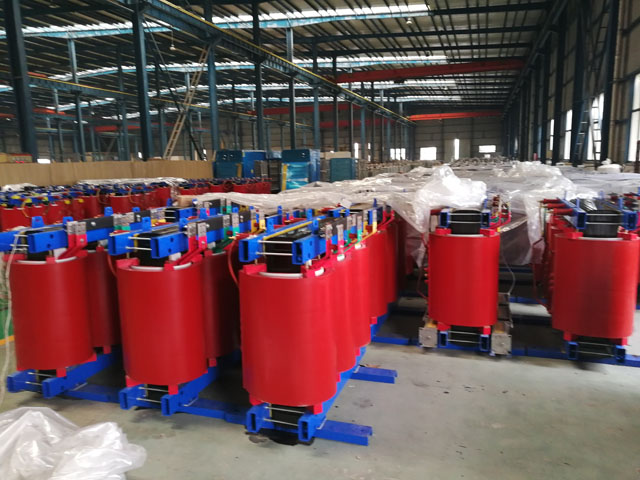

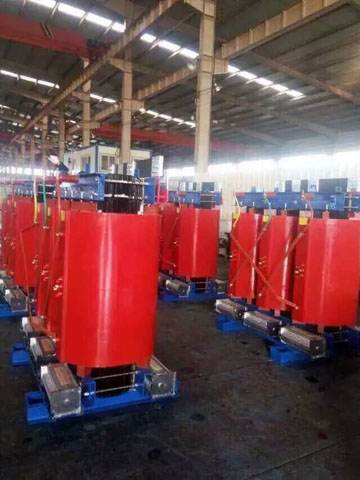

　　干式變壓器主要由硅鋼片組成的鐵心和環(huán)氧樹脂澆筑的線圈組成，高低壓線圈之間擺放絕緣筒提升電氣絕緣，并由墊板支撐和管束線圈，其零部件搭接的緊固件都有緊固特性。

　　結構特性：⑴固體絕緣包裹繞阻⑵不包裹繞阻

　　繞阻：兩個繞阻中，電壓較高的是高壓繞組，較低的是低壓繞組。從高、低壓繞組的相對位置看，髙壓可分為同舟式、交迭式。同舟式繞阻簡易，制造便捷，均采用這類結構方式。交迭式，主要用于特殊變壓器。
